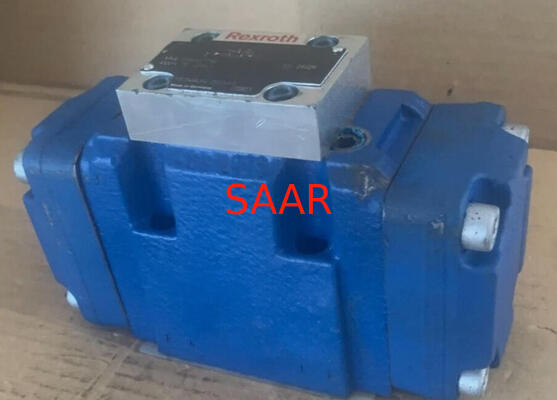

Name: R900441150 4WH10D47 4WH10D4X Ventilateurs directionnels à bobine, à pilote, avec hydraulique 4WH
Brand: Saar HK Electronic Limited
SKU: R900441150 4WH10D47 4WH10D4X
Price: 950.00 USD
Availability: InStock

Aperçu Produits Valves hydrauliques Rexroth

R900441150 4WH10D47 4WH10D4X Ventilateurs directionnels à bobine, à pilote, avec hydraulique 4WH

Détails sur le produit:

Lieu d'origine:	Allemagne
Nom de marque:	Rexroth
Numéro de modèle:	R900441150 4WH10D47 4WH10D4X

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	On request
Détails d'emballage:	Boîte de papier standard
Délai de livraison:	7-10 jours
Conditions de paiement:	T/T, Western Union
Capacité d'approvisionnement:	100pcs par mois

Contact

Description de produit détaillée

MNR:

R900441150

Numéro de modèle.:

4WH10D47 4WH10D4X

Mettre en évidence:

Ventilateurs à bobine directionnelle Rexroth

Distributeurs hydrauliques pilotés

les soupapes à bobine 4WH10D47

Distributeurs à tiroir directionnels, pilotés, avec hydraulique 4WH

Taille 10 … 32
Série de composants 4X, 7X, 6X
Pression de service maximale 350 bar
Débit maximal 1100 l/min

Caractéristiques

Version 4/3, 4/2 ou 3/2 voies
Types d'actionnement (commande pilote interne ou externe) :
– Électrohydraulique (type WEH)
– Hydraulique (type WH)
Pour montage sur embase
Schéma de perçage selon ISO 4401
Centrage par ressort ou par pression, position finale par ressort ou position finale hydraulique
Électroaimants à bobine noyée CC ou CA, en option
Raccordement électrique en connexion simple ou centrale
Versions optionnelles :
- Commande manuelle
- Réglage du temps de commutation
- Soupape de précharge dans le canal P de la vanne principale
- Réglage de la course et/ou surveillance de la position du tiroir

Code type :

01	Jusqu'à 280 bar	pas de code
01	Jusqu'à 350 bar	H-
Orifices principaux
02	Version 3 voies	3
02	Version 4 voies	4
Type d'actionnement
03	Hydraulique	WH
03	Électrohydraulique	WEH
Taille
04	NG10	10
	NG16	16
	NG25 (version "W.H 22")	22
	NG25 (version "W.H 25")	25
	Taille 32	32
Retour du tiroir dans la vanne principale
05	Au moyen de ressorts	pas de code
05	Hydraulique ¹⁾	H
06	Symboles ; pour la version possible, voir "Symboles/Schémas de circuit"
Série de composants
07	Série de composants 40 … 49 (40 … 49 : dimensions d'installation et de raccordement inchangées) – NG10	4X
	Série de composants 60 … 69 (60 … 69 : dimensions d'installation et de raccordement inchangées) – NG25 ("W.H 25") et NG32	6X
	Série de composants 70 … 79 (70 … 79 : dimensions d'installation et de raccordement inchangées) – NG16 (à partir de la série 72) et NG25 ("W.H 22")	7X
Retour du tiroir de commande dans la vanne de commande pilote avec 2 positions de tiroir et 2 électroaimants (uniquement possible avec les symboles A, B, C, D, K, Z et retour du tiroir de commande hydraulique dans la vanne principale)
08	Avec rappel par ressort	pas de code
	Sans rappel par ressort	O
	Sans rappel par ressort avec cran d'arrêt ²⁾	OF
Vanne de commande pilote 2)
09	Vanne haute puissance (fiche technique 23178)	6E
Tensions électriques ²⁾
10	Tension continue 24 V	G24
10	Tension alternative 230 V, 50/60 Hz	W230
Commande manuelle
11	Sans commande manuelle	pas de code
	Avec commande manuelle	N
	Avec commande manuelle dissimulée	N9
Résistance à la corrosion (extérieur)
12	Aucune (corps de vanne apprêté)	pas de code
12	Protection anticorrosion améliorée (test au brouillard salin de 240 h selon EN ISO 9227)	J3
Débit d'huile pilote ³⁾
13	Alimentation d'huile pilote externe, retour d'huile pilote externe ⁴⁾	pas de code
	Alimentation d'huile pilote interne, retour d'huile pilote externe ^{4; 5)}	E
	Alimentation d'huile pilote interne, retour d'huile pilote interne ⁵⁾	ET
	Alimentation d'huile pilote externe, retour d'huile pilote interne ⁴⁾	T
Réglage du temps de commutation
14	Sans réglage du temps de commutation	pas de code
	Réglage du temps de commutation comme commande d'alimentation	S
	Réglage du temps de commutation comme commande de décharge	S2
Raccordement électrique ²⁾
15	Raccordement individuel
15	Sans connecteur d'accouplement, connecteur selon DIN EN 175301-803	K4⁶⁾
Surveillance de la position du tiroir
16	Sans interrupteur de position	pas de code
	Position du tiroir surveillée "a"	QMAG24
	Position du tiroir surveillée "b"	QMBG24
	Position du tiroir surveillée "a" et "b"	QMABG24
	Position de repos surveillée	QM0G24
Réglage de la course
17	Réglage de la course côté vanne A et B	10
	Réglage de la course côté vanne A	11
	Réglage de la course côté vanne B	12
Insert étrangleur ²⁾
18	Sans insert étrangleur	pas de code
	Étranglement Ø 0,8 mm	B08
	Étranglement Ø 1,0 mm	B10
	Étranglement Ø 1,2 mm	B12
	Étranglement Ø 1,5 mm	B15
	Étranglement Ø 2,0 mm	B20
	Étranglement Ø 2,5 mm	B25
soupape de précharge (pas pour NG10) ²⁾
19	Sans pré-décompression	pas de code
19	Avec soupape de précharge	P4,5
20	Sans réducteur de pression	pas de code
20	Avec réducteur de pression	D3⁷⁾
Matériau d'étanchéité (respecter la compatibilité des joints avec le fluide hydraulique utilisé, voir "Données techniques")
21	Joints NBR	pas de code
21	Joints FKM	V
22	Autres détails dans le texte en clair	*

SAAR spécialisée dans les pompes, moteurs, vannes, roulements, accouplements, boîtes de vitesses, pièces de rechange de moteurs, éléments filtrants, raccords, connecteurs, composants électroniques et accessoires, pièces de rechange d'équipement mobile.

Distributeurs à tiroir directionnels de la série Rexroth 4WH10

R900738780	H-4WH10C4X/S2
R900521539	H-4WH10D4X//V
R901077671	H-4WH10E4X//ZV
R901232464	H-4WH10E4X/S2
R900575340	H-4WH10G4X//V
R901077679	H-4WH10G4X//ZV
R900534847	H-4WH10H4X/
R901077670	H-4WH10H4X//ZV
R900599089	H-4WH10HC4X//V
R900941397	H-4WH10HD4X/
R901077677	H-4WH10J4X//ZV
R900566847	H-4WH10M4X/
R901220320	H-4WH10R4X//V
R901152932	H-4WH10R4X//ZV
R900907246	H-4WH10T4X/
R901037628	H-4WH10T4X//V
R901425598	H-4WH10W4X//ZV
R900539589	H-4WH10Y4X//V
R901077680	H-4WH10Y4X//ZV
R901096134	H-4WH10Z4X//V
R900246899	H-4WH10C4X/
R900528376	H-4WH10D4X/
R900549770	H-4WH10E49-4X//V
R900512094	H-4WH10E4X/
R901578704	H-4WH10F4X/
R900534845	H-4WH10G4X/
R900534846	H-4WH10J4X/
R901607433	H-4WH10J4X//10
R901601335	H-4WH10J4X=
R901351939	H-4WH10K4X/
R901578705	H-4WH10L4X/
R901578670	H-4WH10Q4X/
R901125325	H-4WH10R4X/
R900508622	H-4WH10U4X/
R900513847	H-4WH10Y4X/
R900568415	4WH10C4X/S
R901338201	4WH10C4X/S
R901133566	4WH10C4X/S2
R900564718	4WH10C4X/S2/V
R900581012	4WH10D30-4X/
R900427851	4WH10D4X//V
R900592347	4WH10D4X/S
R900471150	4WH10D4X/S2
R900910498	4WH10E4X//10
R900246400	4WH10E4X//V
R900248282	4WH10E4X/ET/B10V
R901402807	4WH10E4X/J
R900534006	4WH10E4X/S2
R900518247	4WH10F4X/
R900582265	4WH10G4X/S2
R900474423	4WH10H4X/
R900567688	4WH10HC4X/
R901193461	4WH10HC4X//10
R900428182	4WH10HD4X/
R900744309	4WH10HD4X//V
R900510249	4WH10HZ4X/
R900249126	4WH10J2-4X/
R900777126	4WH10J4X//10
R900960590	4WH10J4X//V
R900510213	4WH10J4X/J
R900562494	4WH10J4X/S2
R900582530	4WH10L4X/
R900562602	4WH10M4X/
R900538177	4WH10Q4X/
R900529533	4WH10Q4X//10
R900440768	4WH10R4X/
R900529175	4WH10R4X/S2
R900529242	4WH10T4X/
R901127650	4WH10T4X/
R900586615	4WH10T4X/S2
R900736797	4WH10U4X/
R900472695	4WH10V4X/
R900462239	4WH10W4X/
R900443486	4WH10Y4X/
R900539355	4WH10Y4X//V
R900598835	4WH10Z4X/
R900522199	4WH10Z4X//V
R900437793	4WH10C4X/
R900441150	4WH10D4X/
R978876914	4WH10D4X//12
R900473466	4WH10D4X/J
R901479336	4WH10D4X/J3
R900444197	4WH10E4X/
R901548162	4WH10E4X/J3
R900441155	4WH10G4X/
R900428004	4WH10J4X/
R901501517	4WH10J4X=
R901438224	4WH10M4X/J
R901430030	4WH10P4X/
